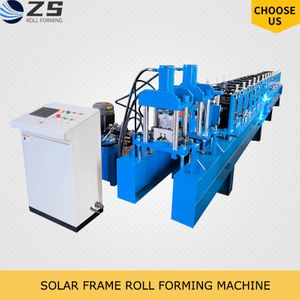

Máquina perfiladora de paneles solares
El soporte de soporte fotovoltaico fabricado por la máquina perfiladora Zunsheng es un canal de acero laminado en frío de soporte de montaje solar que se utiliza como panel solar.
soporte de paneles o construcciones con fines estructurales.El canal se forma a partir de tiras de bobinas de metal y luego se enrolla formado por un canal de estructura.
máquina perfiladora en una sección de canal abierto con labios para proporcionar rigidez adicional.
Zunsheng panel de soporte de montaje solar Channel Machine debe formar canales de puntal de 1,5 mm a 2,5 mm con los tipos requeridos.

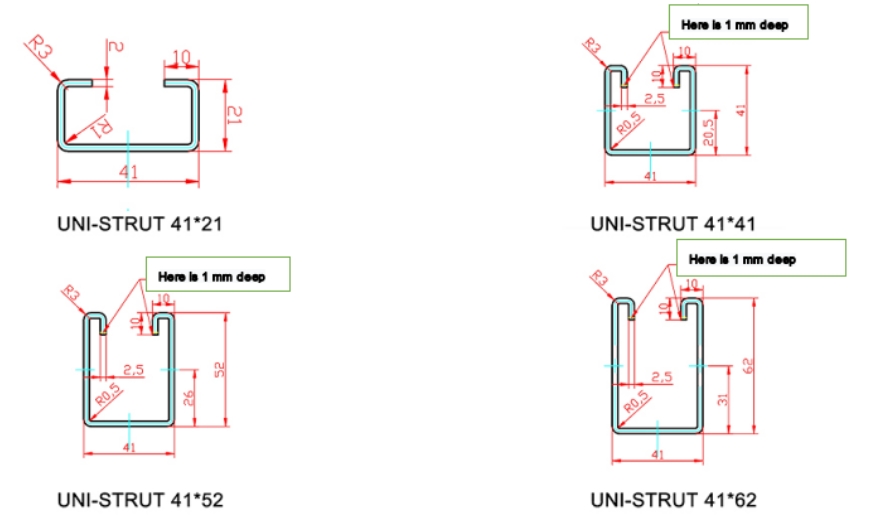

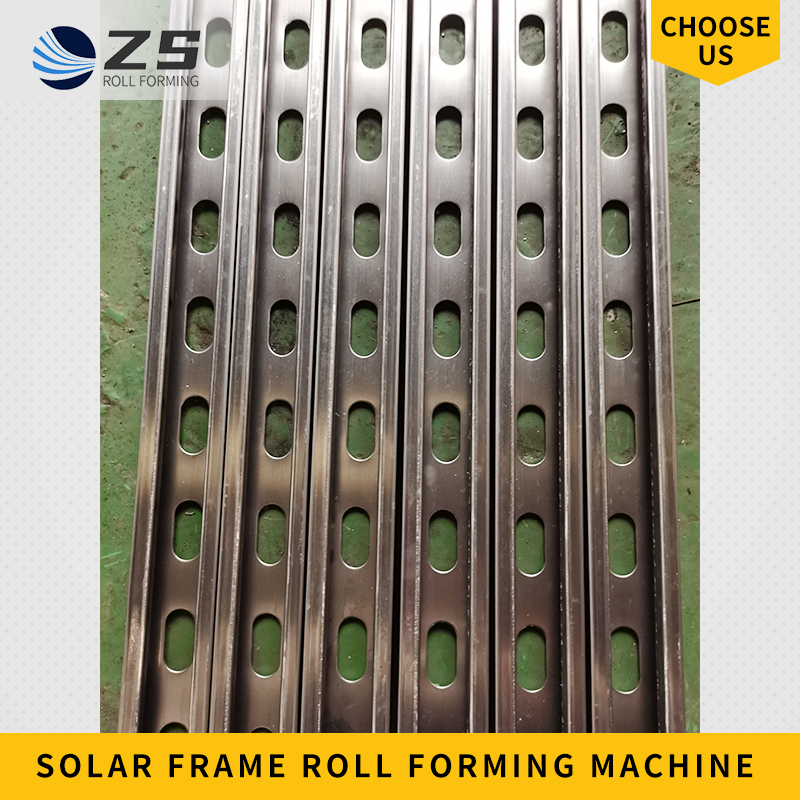

La máquina puede producir 2 o 3 o más tipos de canales de puntal ajustando el molde perfilador.Los tamaños de canal de puntal estándar son: 41*41, 41*21 y también algunas formas personalizadas.
Flujo de trabajo:
Desenrollador eléctrico---Playa de entrada automática---Punzonadora-----Máquina formadora de rollos--- Mecanismo de corte automático---
Gabinete de control de computadora---Mesas de agotamiento
Especificación:
| No. | Parámetros principales | Parámetros del molino perfilador |
| 1. | Ancho efectivo | 41mm | Estaciones de formación | 22 pasos |
| 2. | Tolerancia de ancho efectiva | ±0,5 mm | Base | H450 |
| 3. | Espesor del material | 2,0-2,5 mm | Espesor de la pared lateral | Q235 t18mm/ Marco de fundición |
| 4. | Espesor de inspección
| 2,0 mm | Diámetro del eje | φ75/85mm
|
| 5. | Material de aplicación | Hoja galvanizada (GI)
Acero laminado en frío (CRC) | Potencia del motor principal | 15 kilovatios |
| 6. | Fuerza de producción | Q235-Q550Mpa | Pernos de tornillo | Grado 8.8 |
| 7. | Velocidad del producto | 12-18m/minuto | Tirante | ф22 galvanizado |
| 8. | Tamaño efectivo | Como diseño del cliente | Rodillo | GCr15 (= acero EN31), mecanizado con precisión, recubierto de cromo duro |
| 9. | Sistema de control | Sistema de control PLC | Modo de procesamiento | Tornos CNC, tratamiento auditivo, revestimiento de cromo duro, con espesor de 0,04 mm |
| 10. | Material de prueba | Zunsheng proporcionará el tamaño del material de alimentación a comprar 2 semanas antes de la prueba de la máquina |
Todas las partes para esta línea:

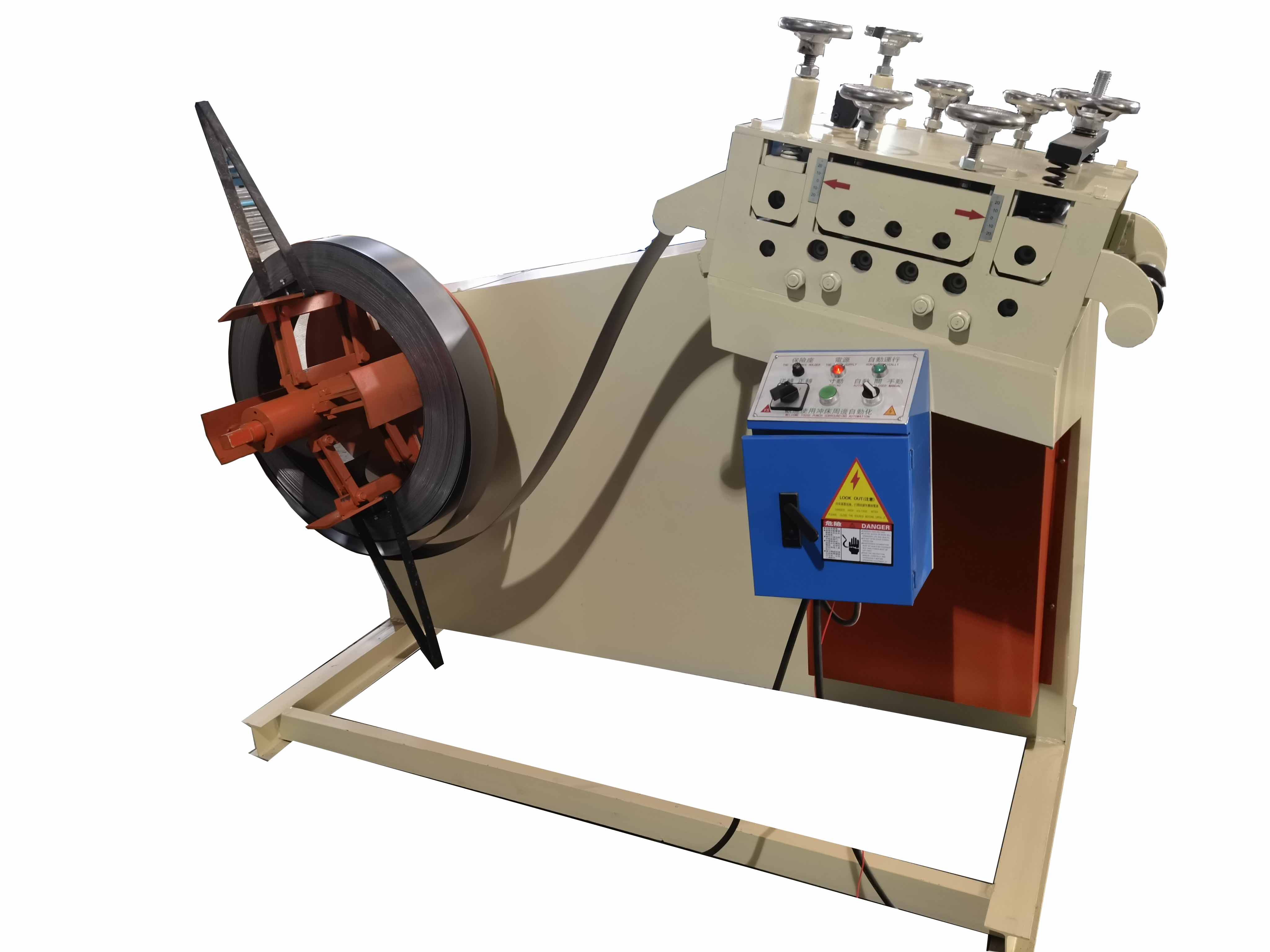

Desenrollador Eléctrico 3T Con Aplanamiento:
Punzonadora con servomotor:

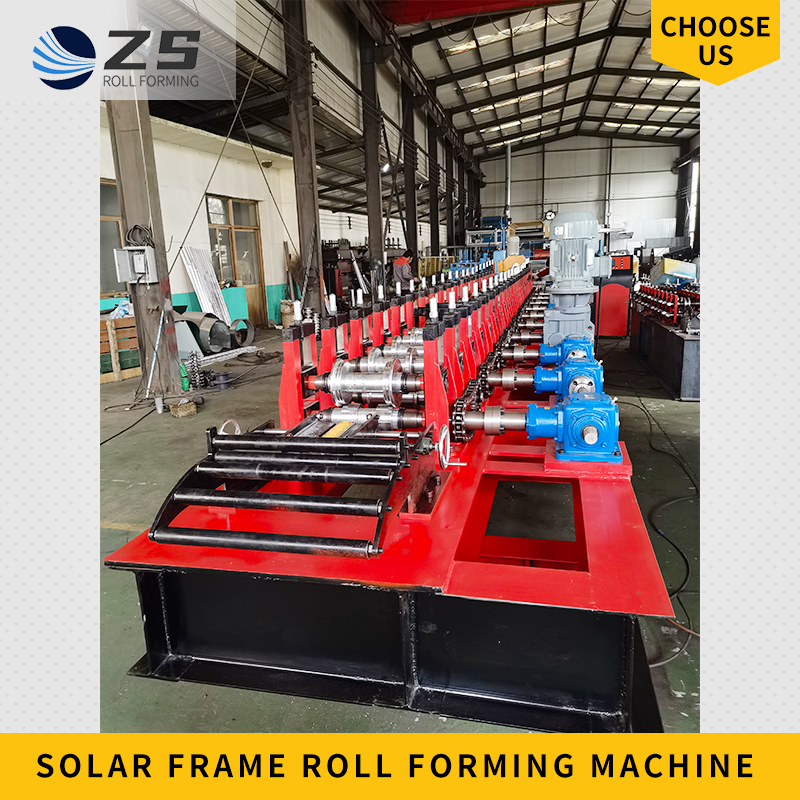

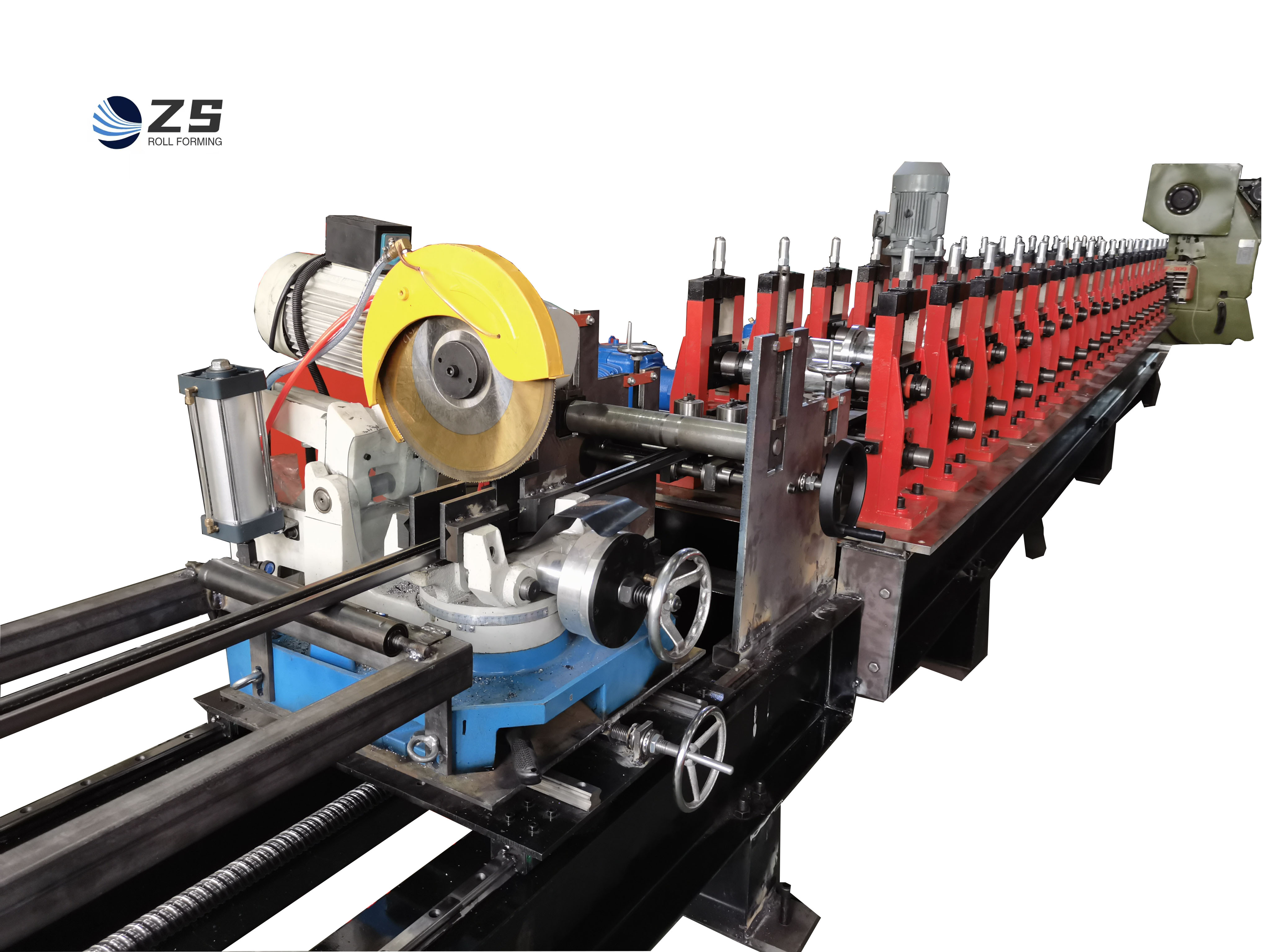

Máquina formadora de rollos principal:

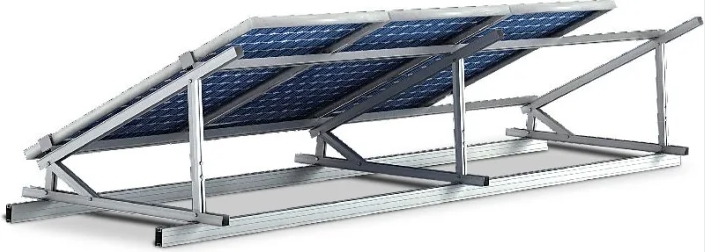

ProUso del conducto:
Las estructuras de montaje solar son componentes críticos que garantizan la eficiencia de un sistema de energía solar tanto en aplicaciones de servicios públicos como en techos.Estos marcos permiten que los paneles descansen cómodamente en el ángulo correcto, lo que ayuda a maximizar la generación de energía.
Ventaja:
1.Utilizamos un marco de fundición bady para la estructura de la máquina, no requiere corte ni soldadura, lo que garantiza la precisión del marco del panel solar cuando la máquina está funcionando.
2.Después de que todos los rodillos y ejes se terminan con tornos CNC, se endurecen y revenen, luego se terminan nuevamente los tornos CNC, luego se procesan con precisión con amoladoras y finalmente se croman.Rodillos y ejes procesados mediante estos procesos Puede ser más precisamente acero de calibre formador de rodillos.
3.Somos libres de elegir el estilo de la máquina.Si el espacio de su fábrica es limitado, puede elegir nuestra máquina incorporada, PLC, bomba de aceite y motor, todos integrados en el marco de la máquina, lo que ahorra espacio y es hermoso.
4.La máquina de fabricación está equipada con servo seguimiento para punzonado y corte, lo que no solo satisface las necesidades de personalización del cliente, sino que también satisface sus necesidades de alta eficiencia.
5. Podemos proporcionarle un conjunto completo de desbobinadores eléctricos, impresoras de inyección de tinta y máquinas empacadoras en una sola parada, y podemos entregar todo en un solo contenedor.
