Rollo de la puerta del obturador del rodillo del panel del listón del laminado de metal de México que forma la máquina

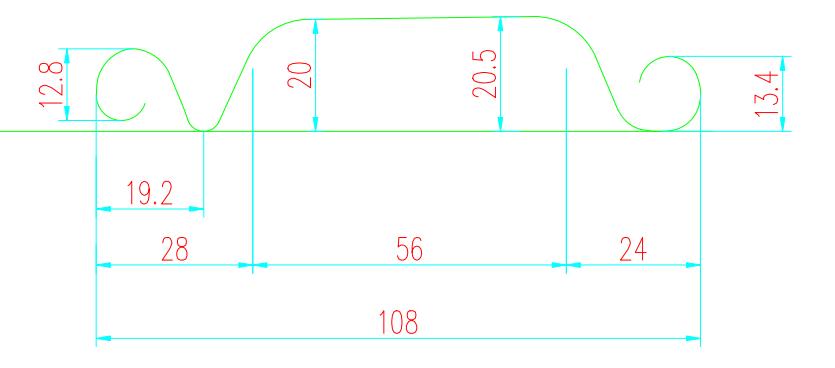

Máquina perfiladora de puertas enrollables personalizada para clientes de México.Nos ofrecieron dibujar y luego nuestro ingeniero con amplia experiencia en diseño de rodillos.Esta máquina produce un espesor de 0,6 a 1,0 mm.

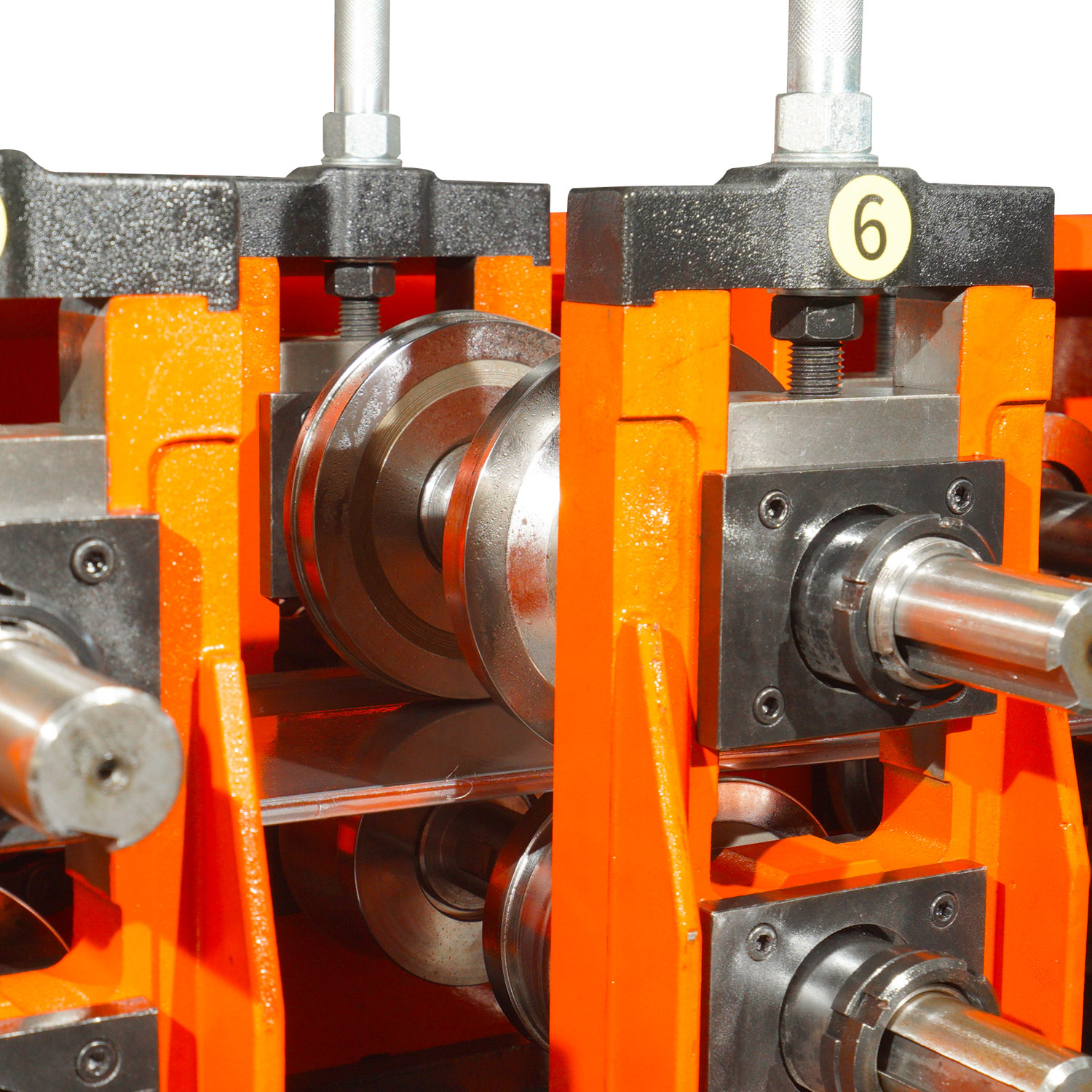

Todas las estaciones utilizan un marco de fundición, sin cortar ni soldar, por lo que se formarán perfiles de alta precisión.Y marcamos números en todas las estaciones para que queden claros cuando ayudamos al cliente a resolver el servicio posventa.

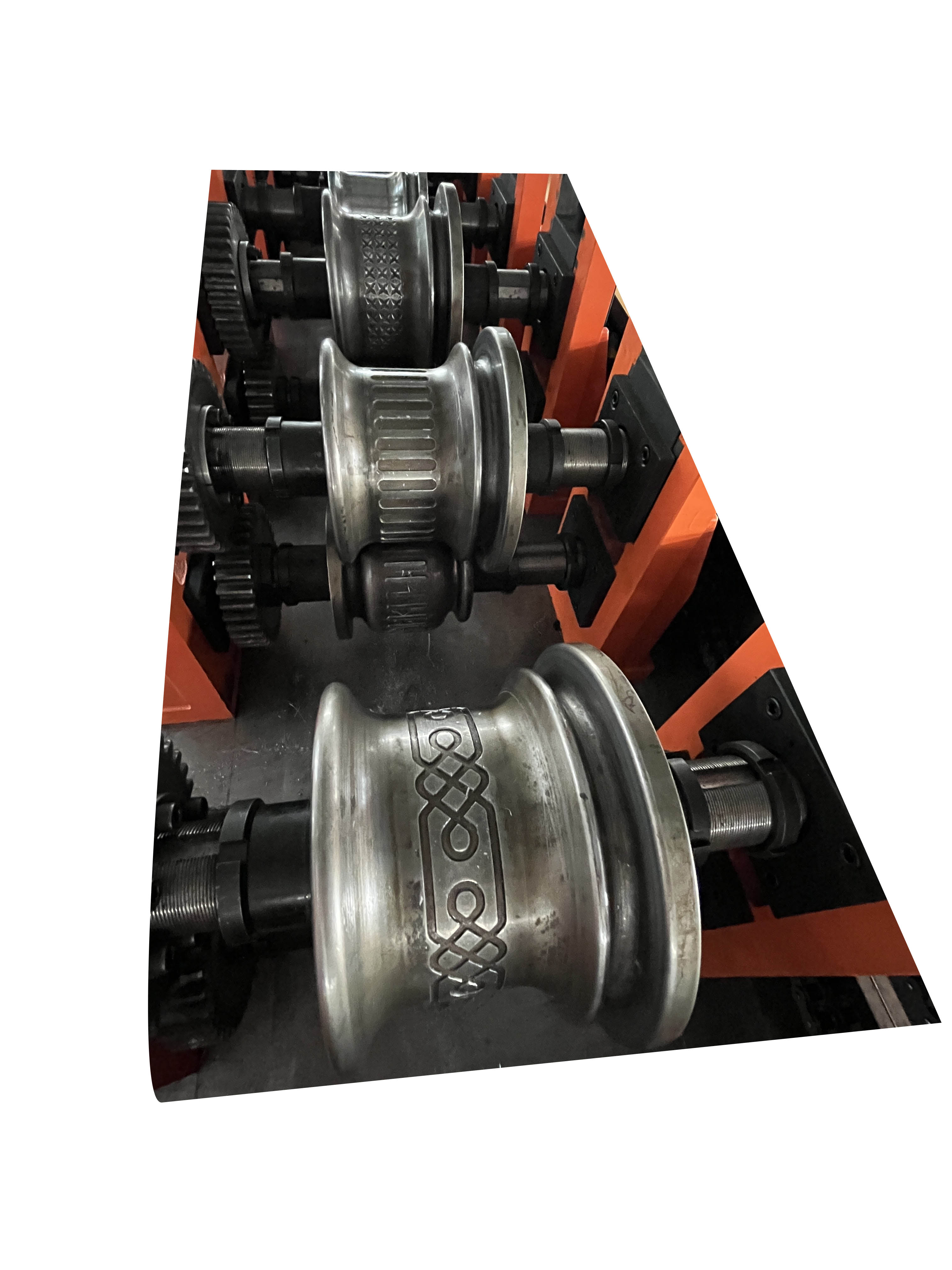

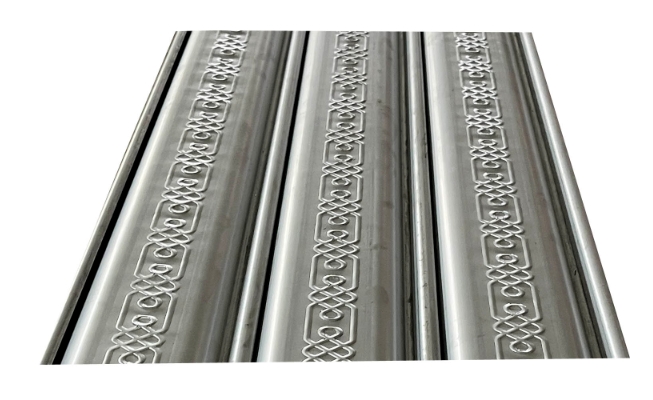

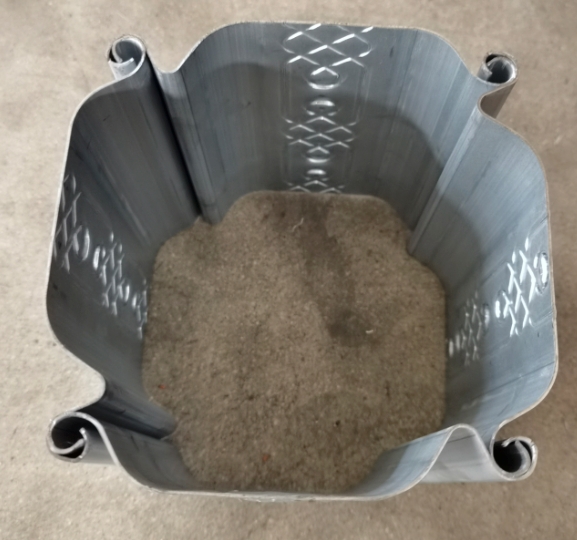

Podemos grabar flores en rodillos para formar el panel de la puerta con un patrón claro.
Diseño 1
Diseño 2
Probaremos cada máquina antes de la entrega.

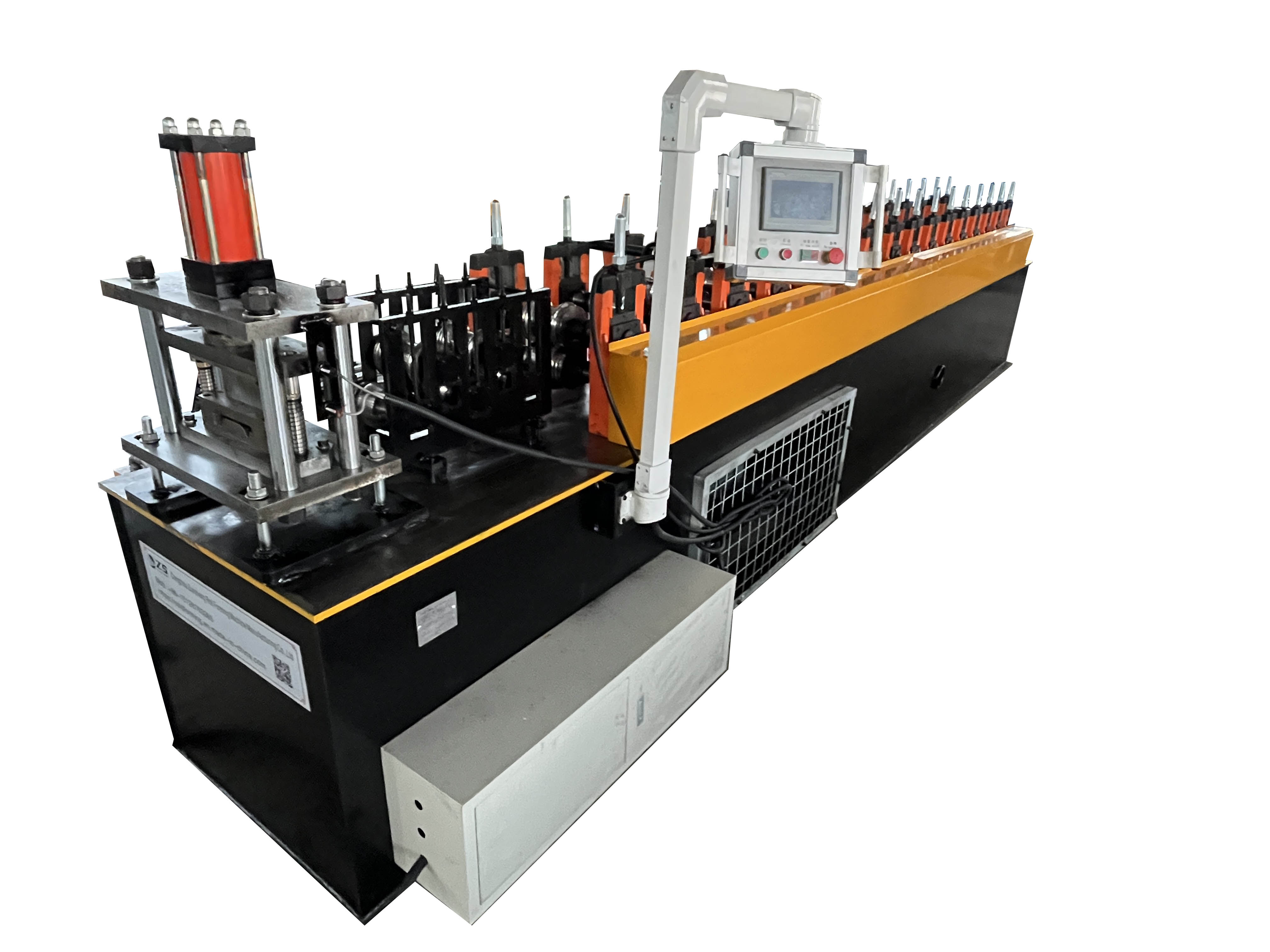

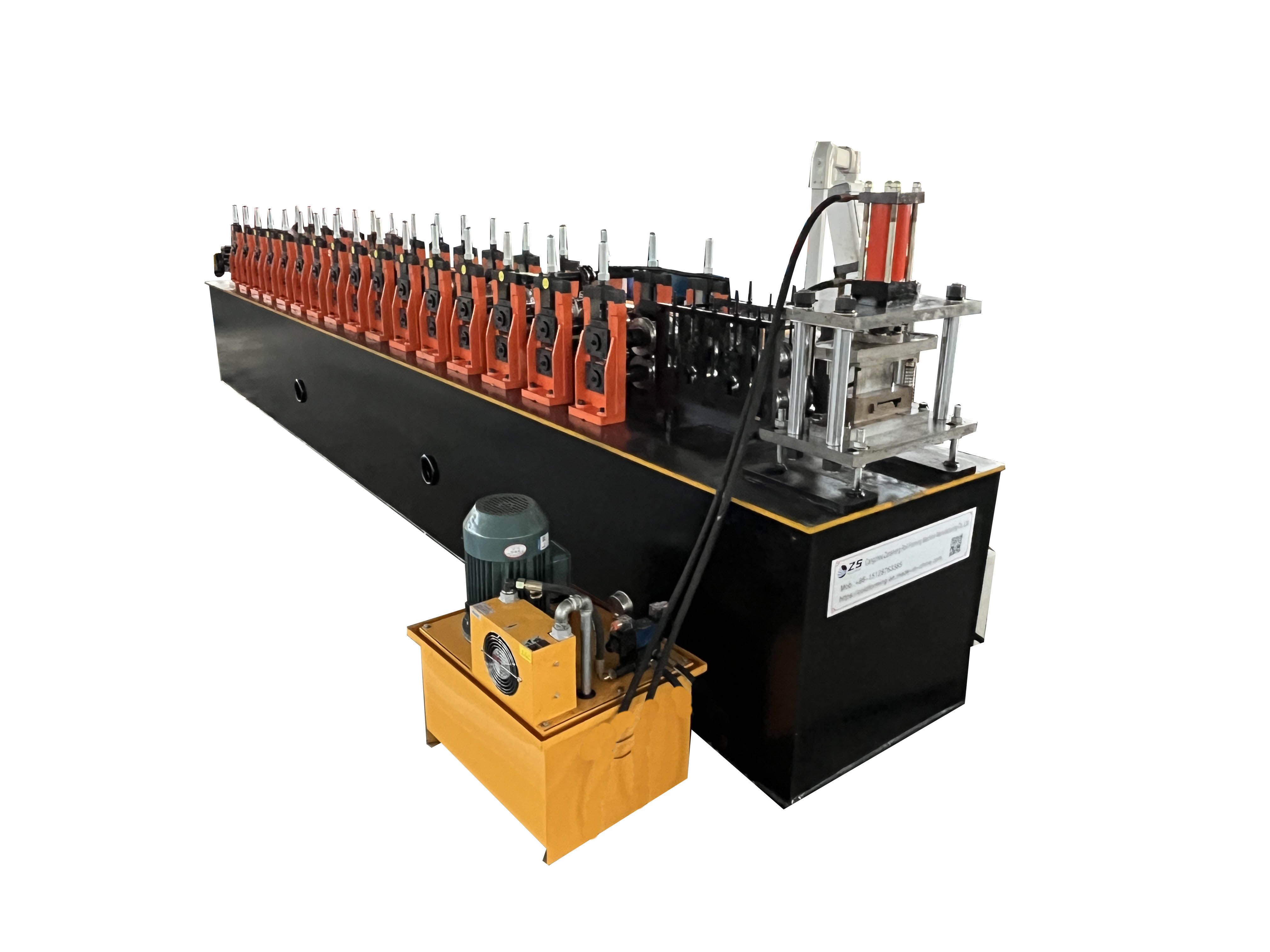

La máquina perfiladora de contraventanas para puertas consta principalmente de un desenrollador, una máquina perfiladora, un dispositivo de corte, una mesa de salida y un panel de control eléctrico..
Especificación:
No. | Artículo | Unidad |
|
| Rodillo Máquina formadora de rollos de puerta de persiana |
1. | Material de procesamiento |
| Acero galvanizado |
2. | Tipo de perfil |
| Como petición del cliente |
3. | Grosor de la bobina de alimentación | milímetros | 0,6-1,0 |
4. | YS | mpa | 300 - 650 |
5. | Material del eje sólido |
| Alto grado, acero 45#, Tratamiento de enfriamiento y revenido |
6. | Diámetro del eje | milímetros | 50 |
7. | Estación de rollo | No. | 15 |
8. | Material rodante |
| Cr12 |
9. | Tratamiento de rodillo | milímetros | Revestimiento de cromo duro 0,05 - 0.08 |
10. | Linea de velocidad |
| Aproximadamente 12-15 m/min |
11. | Tipo de accionamiento de perfilado Máquina |
| Cadena |
12. | Potencia del motor principal | kilovatios | 7.5 |
Corte Máquina |
13. | Tipo |
| Hidráulico controlado por PLC Corte |
14. | Capacidad de espesor | milímetros | 0,6-1,0 |
15. | Capacidad de ancho | milímetros | como dibujo |
dieciséis. | Grado de acero de la hoja de corte |
| Cr12, enfriamiento |
17. | Dureza |
| 58-62 HRC |
18. | Tolerancia de corte | milímetros | +/- 1 |
Unidad de control |
19. | Tipo |
| Controlado por PLC |
20. | marca PLC |
| Delta |
21. | Convertidor de frecuencia |
| Delta |
22. | Potencia del convertidor de frecuencia | kilovatios | 4 |
23. | Dimensión de la máquina |
| Aproximadamente 5m*0,75m*1,4m |
24. | Peso | kg | 2900 |
Personalizar diseño:

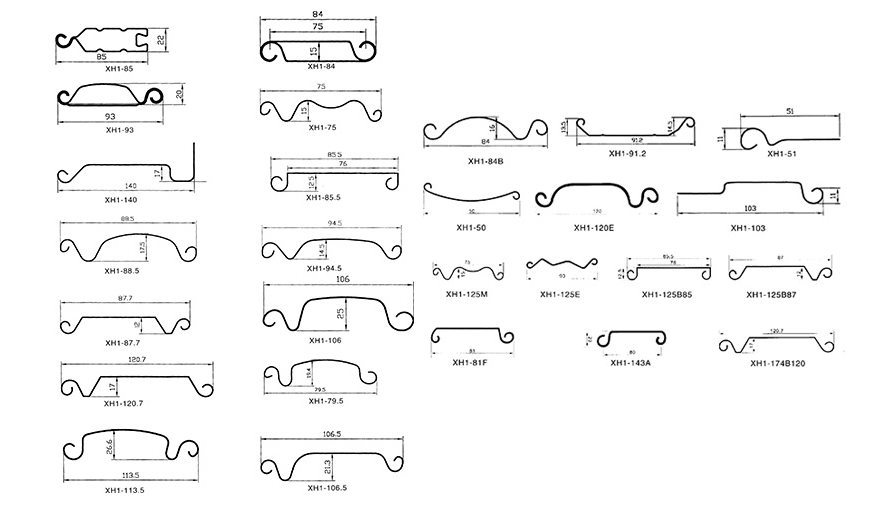

Podemos fabricar muchos tipos de máquinas perfiladoras de puertas enrollables. Estos dibujos son para su referencia.
Usar:
Es una puerta con muchas piezas articuladas conectadas en serie.En una diapositiva fija, la puerta gira hacia arriba y hacia abajo con la voluta sobre la puerta como centro.Las contraventanas enrollables son adecuadas para lugares públicos o residencias como fachadas comerciales, garajes, centros comerciales, hospitales, fábricas y minas.
