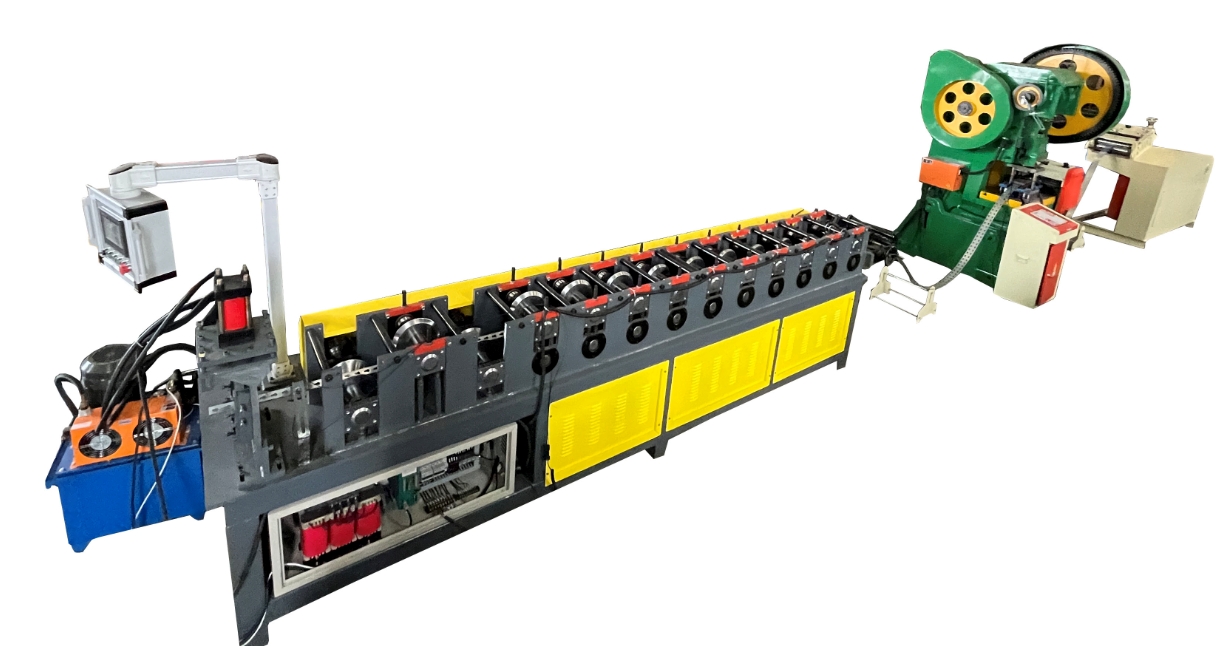

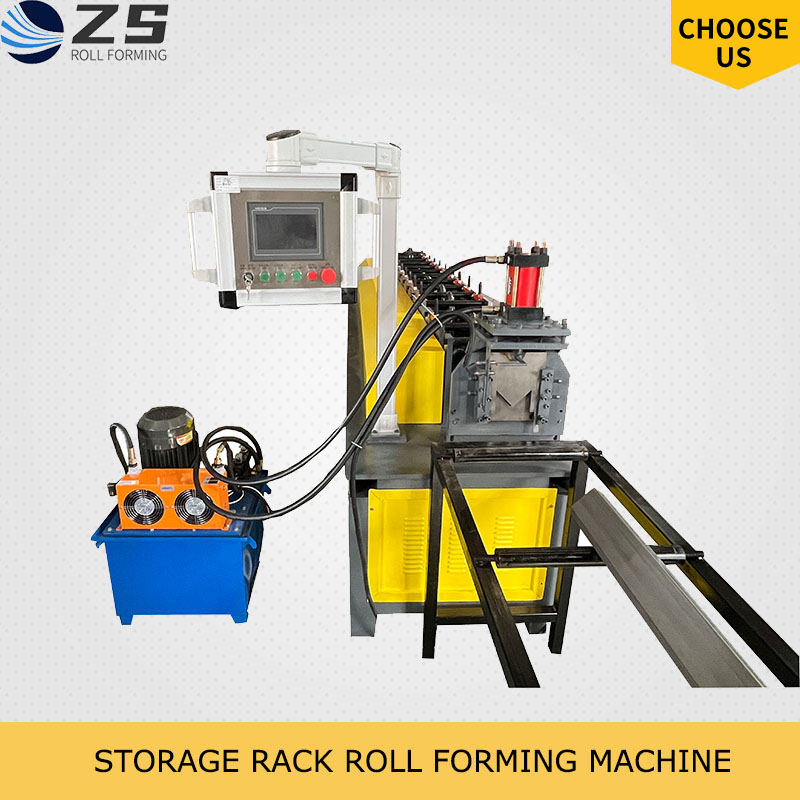

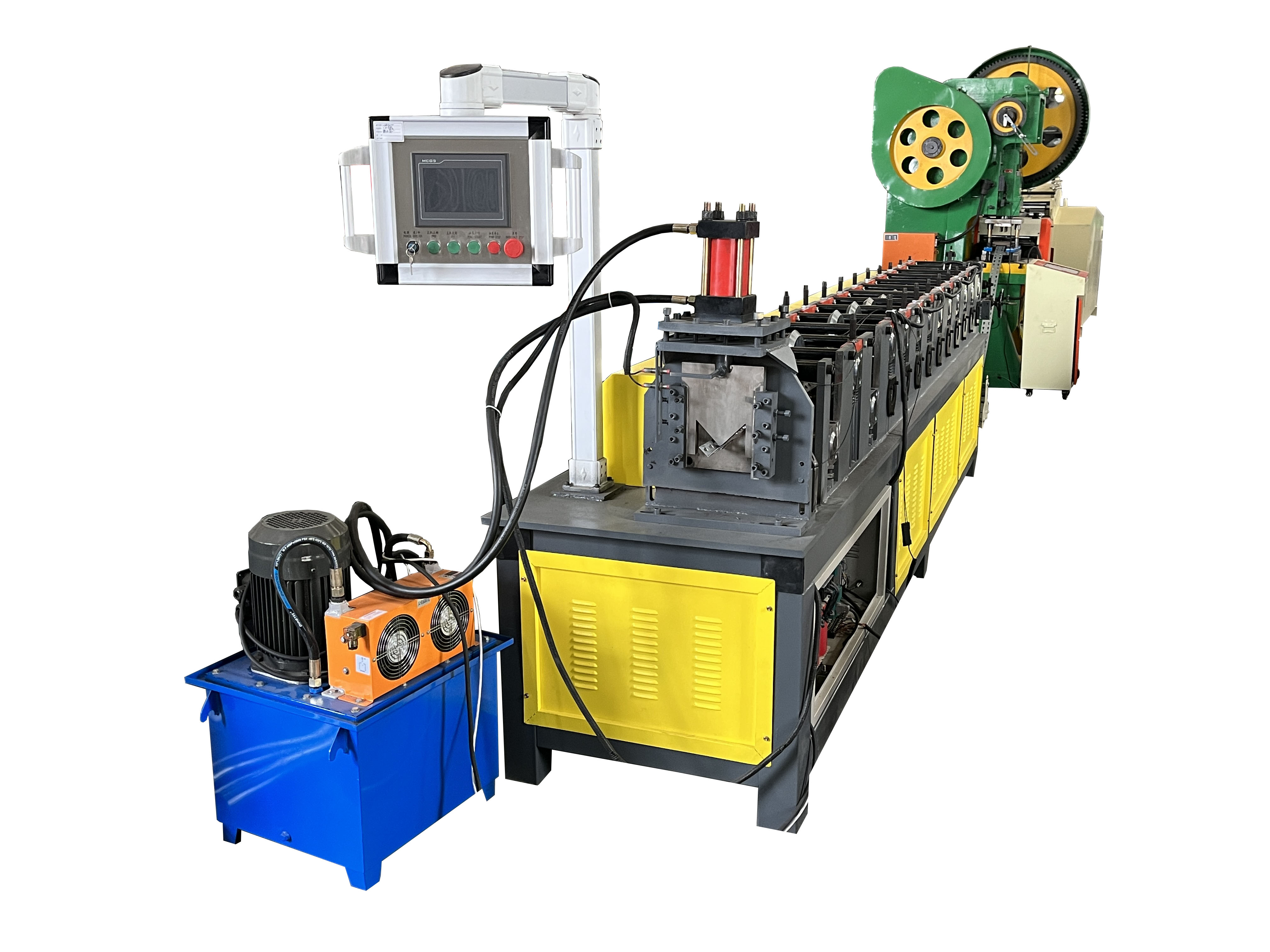

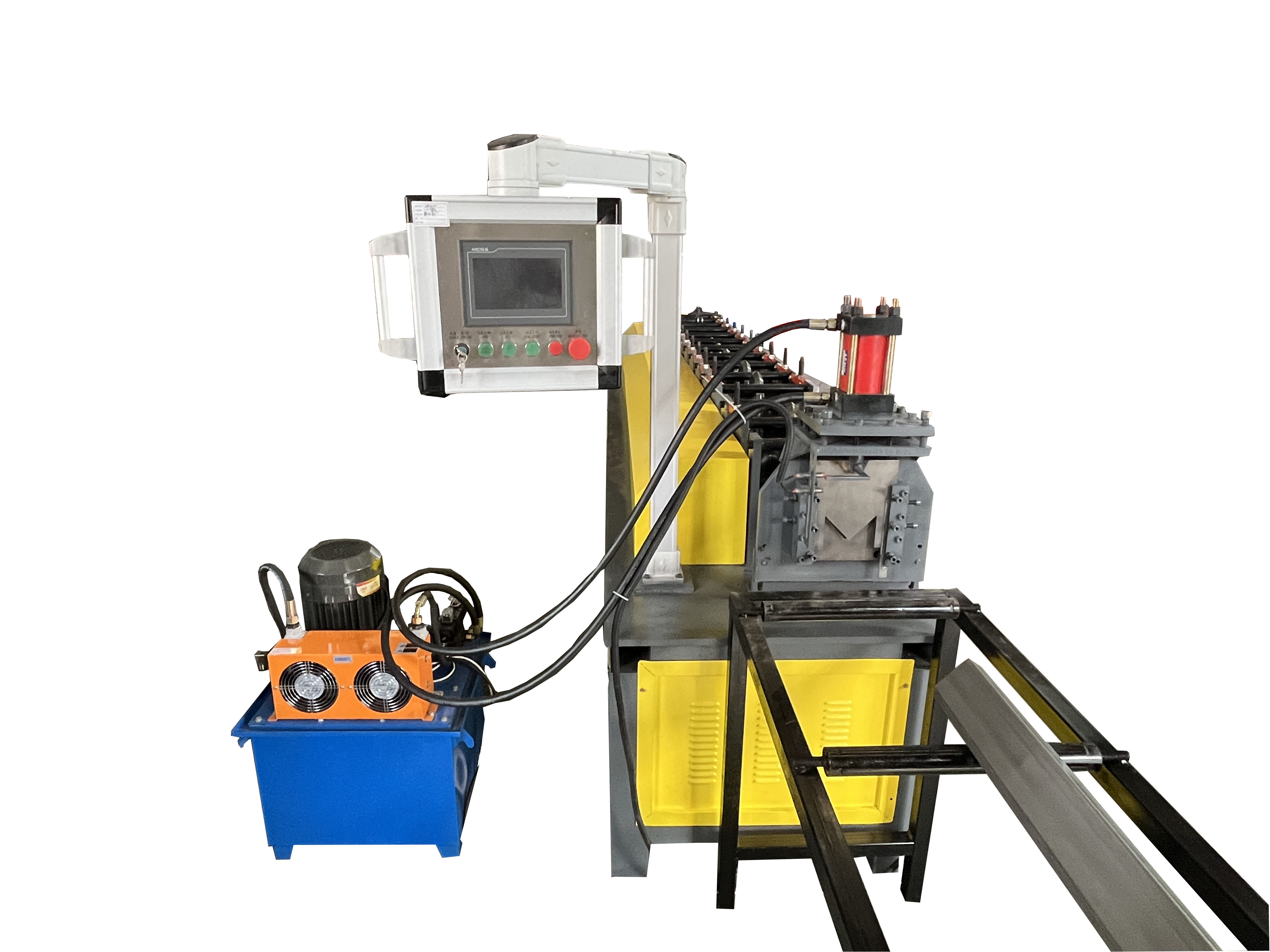

Rollo vertical del marco del ángulo ranurado del panel de la plataforma del estante del almacenamiento de las columnas del estante de exhibición que forma la máquina
Los estantes pesados de productos en general se colocan en el estante a través de la bandeja, por lo que al diseñar el pilar, debemos tener en cuenta el peso total de los productos. Por lo tanto, esta máquina produce un espesor de estante de 2,5 mm.

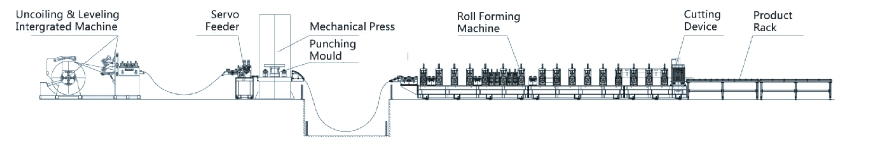

Flujo de trabajo:
Desenrollador con sistema de nivelación---Alimentador servo---Sistema de punzonado---Máquina formadora de rollos---Dispositivo de corte---Estante de producto

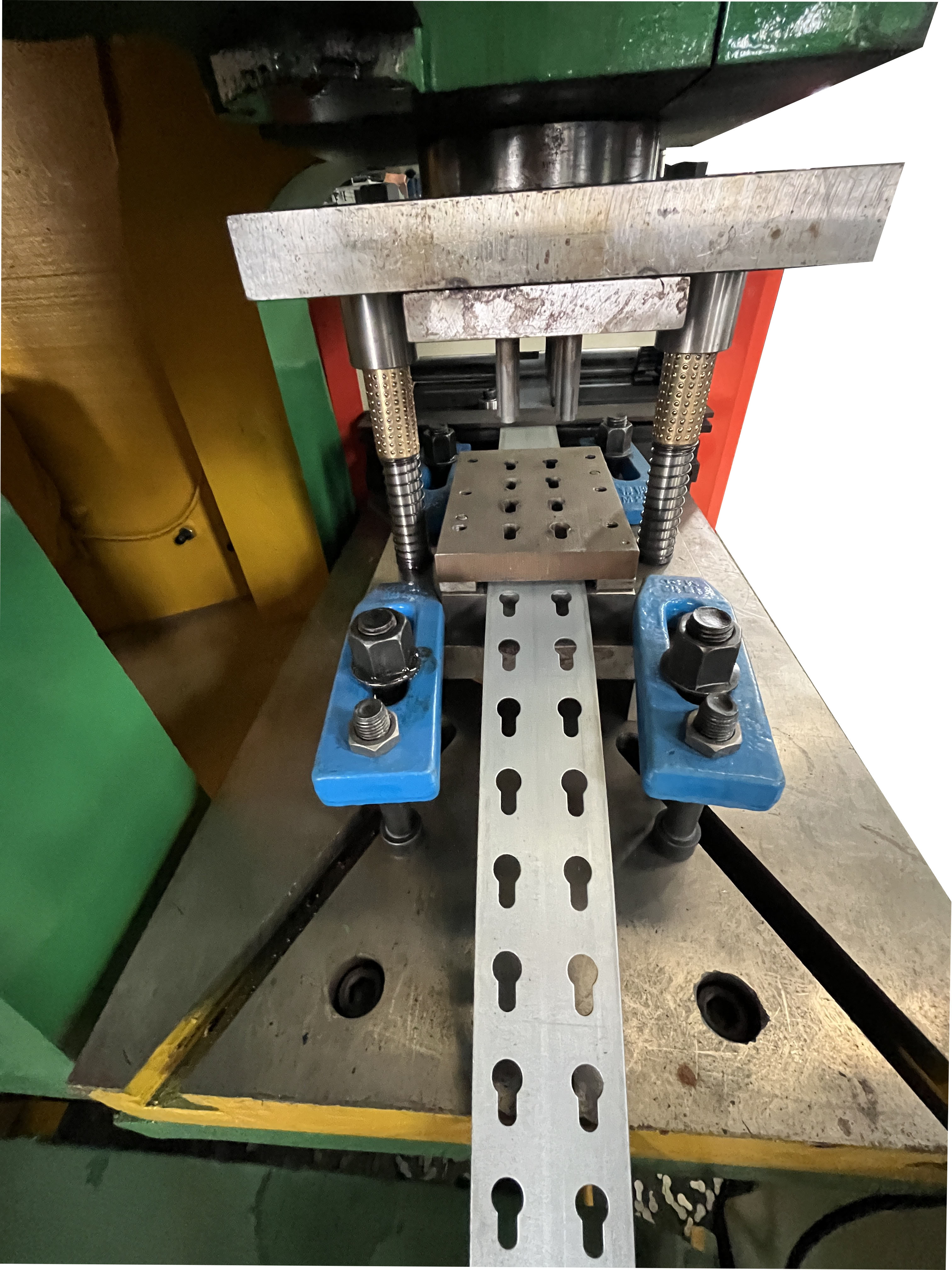

Personalizamos troqueles para su diseño específico de agujeros:
El PLC controla la línea completa trabajando en conjunto, el desenrollador, la punzonadora y la máquina perfiladora pueden igualar la velocidad cuando están en funcionamiento o detenidos.Solo necesitamos establecer el orden en el PLC, luego la línea completa funcionará automáticamente, es muy fácil de operar.
Especificación:
No. | Artículo | Unidad |
|
Diseño 1 |
1. | Material de procesamiento |
| Acero galvanizado |
2. | Tipo de perfil | milímetros | 65*30 |
3. | Grosor de la bobina de alimentación | milímetros | 2,0-2,5 |
4. | YS | mpa | 300 - 650 |
5. | Material del eje sólido |
| Alto grado, acero 45#, Tratamiento de enfriamiento y revenido |
6. | Diámetro del eje | milímetros | 70 |
7. | Estación de rollo | No. | 16 |
8. | Material rodante |
| GCr15 |
9. | Tratamiento de rodillo | milímetros | Revestimiento de cromo duro 0,05 - 0.08 |
10. | Fuerza | kilovatios | 15 |
Corte Máquina |
11. | Tipo |
| PLC controlado por sierra voladora Corte |
12. | Capacidad de espesor | milímetros | 2,0-2,5 |
13. | Capacidad de ancho | milímetros | como dibujo |
14. | Grado de acero de la hoja de corte |
| Cr12, enfriamiento |
15. | Dureza |
| 58-62 HRC |
dieciséis. | Tolerancia de corte | milímetros | +/- 1 |
Unidad de control |
17. | Tipo |
| Controlado por PLC |
18. | marca PLC |
| Delta |
19. | Convertidor de frecuencia |
| Delta |
20. | Potencia del convertidor de frecuencia | kilovatios | 15 |
21. | Dimensión de la máquina | m | 10m*1,5m*1,4m |
22. | Peso | kg | 5500 |
23. | Velocidad de trabajo | m/min | 0-10 |
Usar:
Los estantes con ángulo ranurado son la solución de estanterías más utilizada en todas las industrias.Son resistentes, pero livianas y una opción económica para almacenamiento y otras necesidades de estanterías.Son portátiles y se pueden transportar fácilmente con una carretilla elevadora.
Paquete y envío:
